AB-3S-12/y.F3系列永磁真空備自投開關組成及功能實現

我公司生產的AB-3S-12/y.F3系列永磁真空備自投開關及AVR-12系列永磁真空固體絕緣環網柜（含備自投雙電源功能），從2005年投入市場以來，已先后在貴州的安順、平壩、金沙、六盤水、黔東南、貴陽等地的大量煤礦企業中使用，在新疆、青海、東北、深圳、安徽等眾多城市電網中普遍應用，八年來數千套該型號產品運行可靠，深得廣大重點用戶喜愛。

AB-3S-12/y.F3系列永磁真空備自投開關，備自投功能的實現模式如下：

1、備自投的硬件組成：

1臺控制箱（含備自投程序控制器及相關的保護功能）+2臺10千伏開關本體和2臺PT+相關聯絡電纜

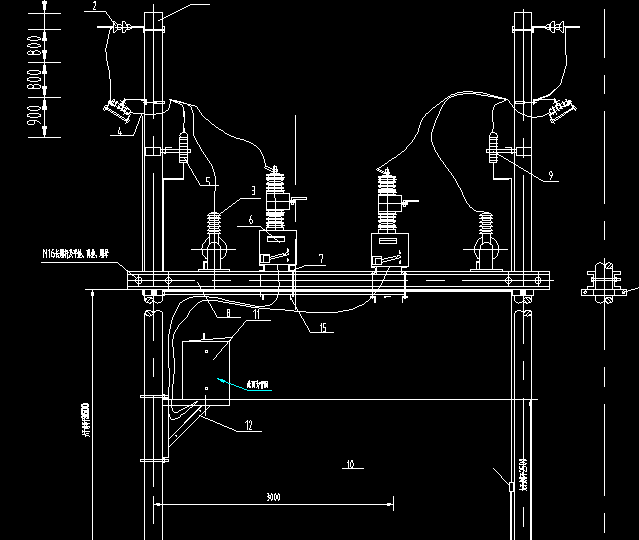

2、A、B兩路10千伏電源分別通過架空線路接至2臺10千伏斷路器本體進線端，出線端并聯后接至10千伏變壓器進線（單臺變壓器方案）。雙臺變壓器方案的兩臺本體開關出線直接接對應變壓器。

3、控制箱通過聯絡電纜分別與2臺本體及2臺線路PT相連，通過檢測2臺PT的帶電情況，按照備自投功能的設定來決定2臺本體的分合閘。

4、控制箱的電源由PT電源提供，無需外接工作電源。

5、備自投功能：

當主供斷路器有電，由主供斷路器供電；

當主供斷路器失電，備供斷路器有電，控制器自動的將主供斷路器分閘，備供斷路器合閘，由備供斷路器供電（切換時間大約3s，可以設定）；

如果主供再次來電，控制器自動的將備供斷路器分閘，主供斷路器合閘，由主供供電。

主供、備供斷路器的合閘回路相互閉鎖，確保任何時候只有一臺斷路器處于合閘位置。

當主備供電源都失電時，主備供開關可能都處在分閘位置，或者保持失電前的狀態。

同時控制箱上還有手動與自動的切換開關，自動模式下手動操作開關無效，如果置于應急模式或手動模式則備自投功能無效（合閘閉鎖功能仍在）確保備自投功能可靠工作。

如果主供開關保護分閘，則備自投功能自動閉鎖，需要延時或者人工解鎖，才能再次投入備自投功能。

當主供失電，備供自動合閘后，如果人為手動將備供分閘，這時備自投功能失效，開關不會自動合閘，只有復位控制器后并重新投入備自投功能后，備自投功能才會生效。

通過以上的介紹，可知AB-3S-12/y.F3系列永磁真空備自投開關及AVR-12系列永磁真空固體絕緣環網柜（含備自投雙電源功能），可以確保供電的可靠性，不會誤動，是重要場合保供電的首選

設備。
